admin 如何打造您自己的 5 速或 6 速开放式金属变速杆
大家好！
应大众需求，这里提供有关如何制作您自己的奥迪 TT 8N 5 速和 6 速开放式金属变速杆的说明！这是一项繁重的工作，但您不会因为这些非常详细的说明而出错。（感谢德国的金属设计师分享他的照片和他的 autocad 文件！）
读者须知：本文已从德语翻译成英语。如果需要，请毫不犹豫地提出修改建议。
本手册仅可用于私人目的。网站运营商不允许在未经事先批准的情况下将本手册的内容用于商业用途——因此请提前与我们联系。对于图案中的实质性错误，我们不承担任何责任。
在本指南中，我们将逐步说明如何组装奥迪 TT 8N 变速器。我们附上了所有必要的信息，例如激光和铣削零件的结构图以及可以购买必要零件的供应商。
所需工具
1 胶枪
2 不同尺寸的内六角扳手组
3 木钻（直径：5 毫米）
4 螺丝刀（一字和十字）
5 无绳螺丝刀
6 剪刀
– 用于缝制开关袋的针和线（同色皮革）

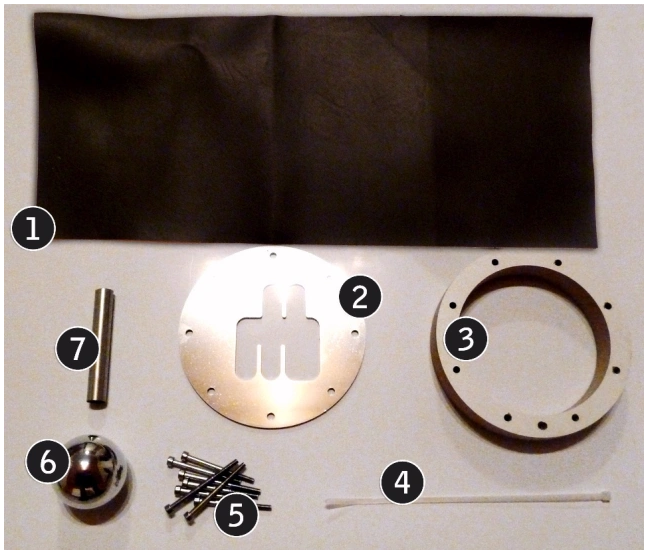

所需材料
1 人造革 (430x175mm)
2 不锈钢设计 – 换档门（材料 1.4301 抛光 3.0mm）
3 垫片
4 电缆扎带 PVC 长度：200mm
5 M4x50 气缸盖 IMBUS 8 件
6 铝球（d = 50mm 抛光，螺纹盲孔 12 × 1.5 – 20mm )
7 变速杆面板（内径：12.5mm，长95mm，厚度：0.5mm）
是时候开始了，让我们开始这个项目吧！
订购激光切割不锈钢设计 – Shift Gate
有两种可能的变体：变体 5 速或 6 速。我们有两者的 AutoCAD 图纸。
5 速版本的 DXF 图纸：下载（zip 文件）
6 速版本的 DXF 图纸：下载（zip 文件）
联系机械车间并提供以下信息：
图纸：下载右上角的dxf文件
材质：1.4301不锈钢
材质厚度：3.0mm
长x宽：139.7 x 139.7mm
数量：1件
订购间隔环
这与不锈钢 Shift Gate 非常相似。您需要附件和将为您制造零件的供应商（这次不一定是机械车间）。
间隔环的 DXF 图纸：下载（zip 文件）
联系机械车间并提供以下信息：
图纸：下载上面的dxf文件
材质：MDF
厚度：25.0 mm
长x宽：140.5 x 140.5 mm
数量：1件

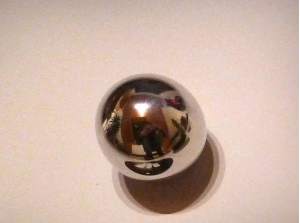

订购铝球（可选）
现在是我们的第三个订单 – 可选，因为您也可以使用原来的换档旋钮。
对于铝球，我们不需要任何图纸。只需寻找可以为您提供以下服务的供应商：
抛光铝球
直径：50.0 毫米
盲孔：12 x 1,5 – 深度：30.0 毫米
数量：1 件
订购换档杆（可选）
换档杆是套在原装换档杆上的短不锈钢管。 这项工作不是必需的，但建议使用它，因为它看起来更好。
同样，不需要特定文件。简单来源：
材质：不锈钢管
外径：13.5 毫米
内径：12.5 毫米
壁厚：0.5 毫米
长度：95.0 毫米
数量：1 件
间隔环的准备，包括。真皮饰边

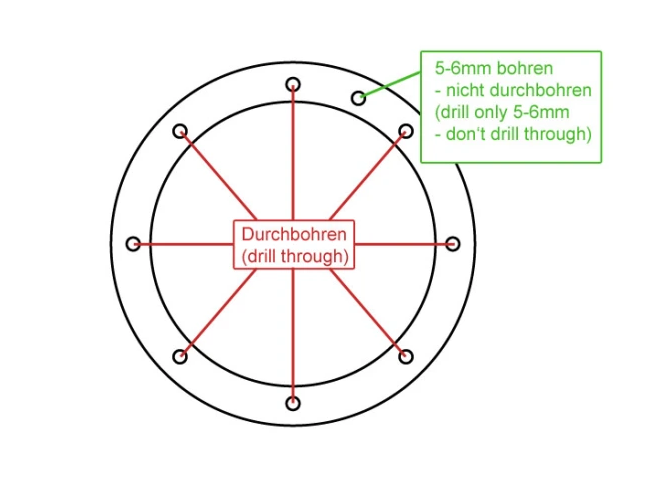

Spacer ring 制作完成后，8 个孔可能不完整（从一边到另一边） – 如果不完整，我们必须重新钻孔。为此，我们使用我们的无绳螺丝刀和直径为 5 毫米的钻孔，并在末端钻孔（见红色图片）。我们还需要一个额外的孔，使用相同的钻头，但深度仅约 5-6 毫米，位于两个完整孔的中间（见绿色图片）。这些将在稍后的安装过程中需要，因为大多数 TT 的螺纹板上都有一个小螺纹接头。我们现在已经完成了垫圈 – 现在是皮革饰边。
皮革饰边的准备
我们现在将我们的皮革（人造革）切割成 430 x 175 毫米的精确尺寸（请注意直角）。现在我们有一个可用尺寸为 430 x 175 毫米的矩形。

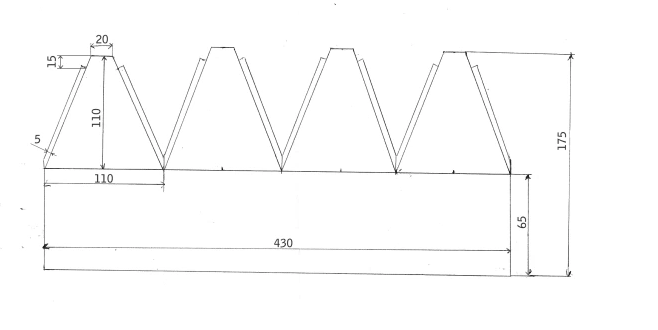

我们反过来（即“桌子上的皮革面”。所以现在我们有了皮革空白画布的空白（稍后我们将用剪刀剪下的轮廓）（见图）。

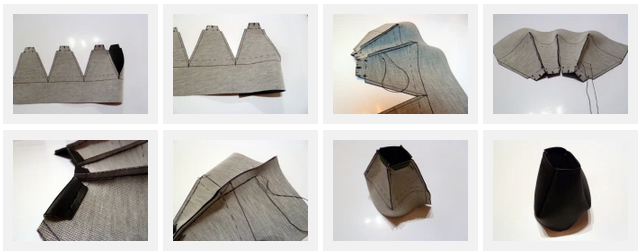

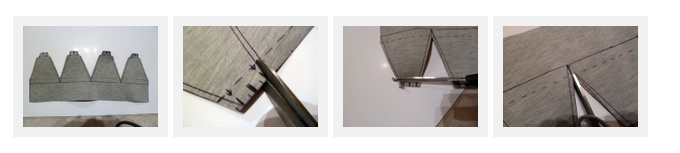

在空白画布上绘制线条以备将来切割。确保你花时间正确地做这件事。现在您已准备好使用剪刀剪裁画布。为此，我们附上了一个小照片库：

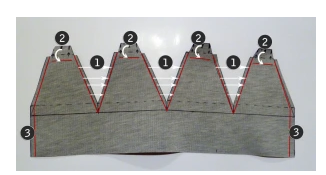

现在我们已经完美地裁剪了皮革，我们可以开始缝纫了。在这里我们必须小心一点，以便我们以正确的顺序缝制所有东西。因此，我们为您创建了一个小清单——请严格遵守以下顺序：
1. 3条斜内缝
2. 上部拉
环 3. 外缝
注意：我们将换档靴缝到左侧，然后在末端将其倒转以向右缝合——因此我们在可见侧有一个漂亮的接缝。就像一件在左边洗过然后在右边变回给守卫的 T 恤。
按照图片只沿着上面显示的红线缝合，就不会出错：
皮革饰边与间隔环的连接

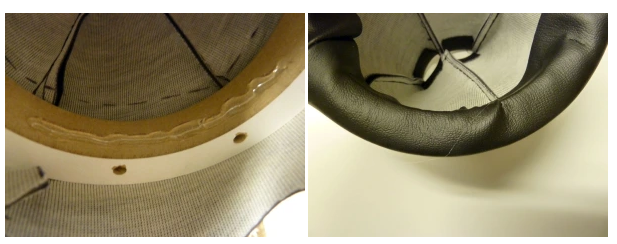

现在是时候将皮革饰边与垫圈连接起来了。为此，您需要用胶枪将热胶滴在环的内侧（仅在环的 1/4 处滴胶）。立即将环内多余的皮革折叠起来（见下图），并在环内按住皮革几秒钟，直到胶水凝固。（使用手套保护您的手免受热胶的伤害）
该过程共重复 4 次。此后，间隔环应完全包裹在皮革中。

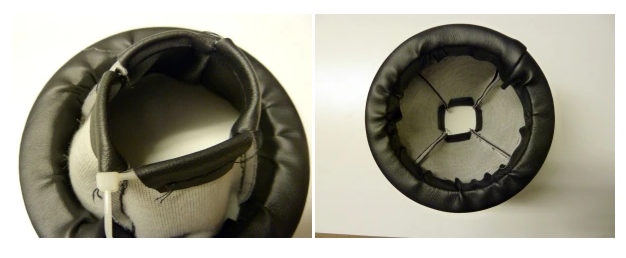

现在将皮革饰边的头部（窄端）穿过环，并将电缆扎带拉到皮革覆盖物顶部的标签中。该电缆扎带稍后用于将换档靴与换档杆牢固连接。请将电缆扎带咬几齿，以确保留有足够的装配间隙。
垫圈的最后一步是在皮革上钻孔以安装螺钉。为此，请使用小销螺丝刀。您总共有 9 个孔要钻。不要忘记 8 个是完整的孔，以便螺钉可以穿过环。间隔环现在完全完成了！

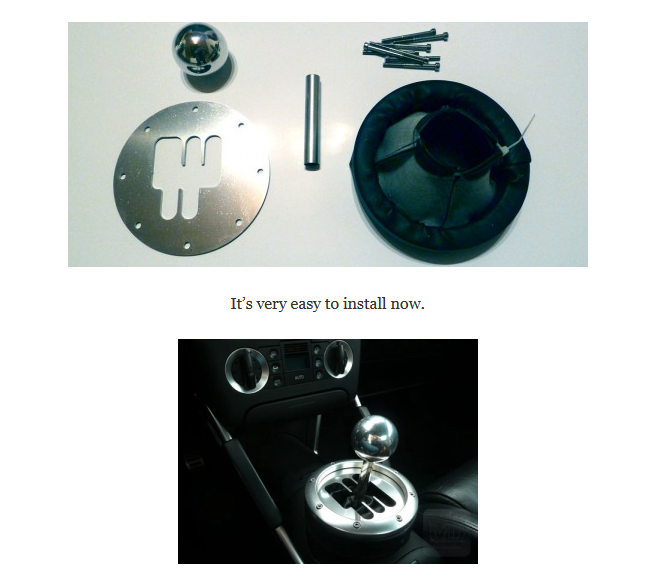

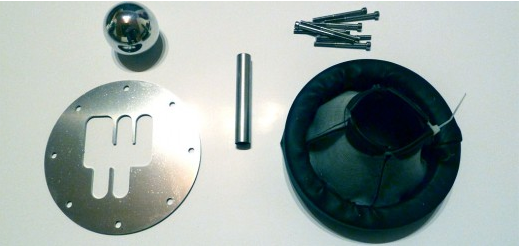

现在你应该有以下部分：
安装非常容易
好吧，这就完成了翻译人员。希望你试一试，让我知道进展如何！这不是一件容易的事，但是嘿，它至少值 200 美元
我想听听你的意见，所以火了！
安德烈
